最大负载3600瓦的超大功率户外作业电源终于可以交付

电子秤地磅锂电 · 发表于 2022-5-20 13:00:27

历时好多天，终于完工，因为属于网友特殊定制，常规电源也就做到最大峰值1440瓦持续输出功率720瓦左右。

但网友要求必须持续额定输出3600瓦的功率。配件都没有备货，没想到能有要这么大功率要求的用户。

很多同行都采用多块小功率保护板叠加来增加功率，可以节省成本。我不愿意，这样做还是有点安全风险的，越复杂故障率也越大。不惜成本，要做就做最好的最靠谱的。

等了好几天订的额定300安输出电流的保护板终于到了。组装到最后发现，外壳接线柱没法焊接，30平方的线太粗了

，于是又买大号接线柱加铜鼻子，不采用锡焊了。

又是等了几天快递，配件终于齐了。完工！！

然后网友自己买的逆变器又出问题了，输出电压不对只有140多v，立马联系网友，最后退货了，让我帮他买，最后选了4000瓦正玄波价格比他3000的还便宜些，还让卖家改了欠压保护，改到9v，可以把电池电量多榨些出来。

简单分享下制作过程，欢迎懂行的喜欢DIY的网友一起讨论提提意见

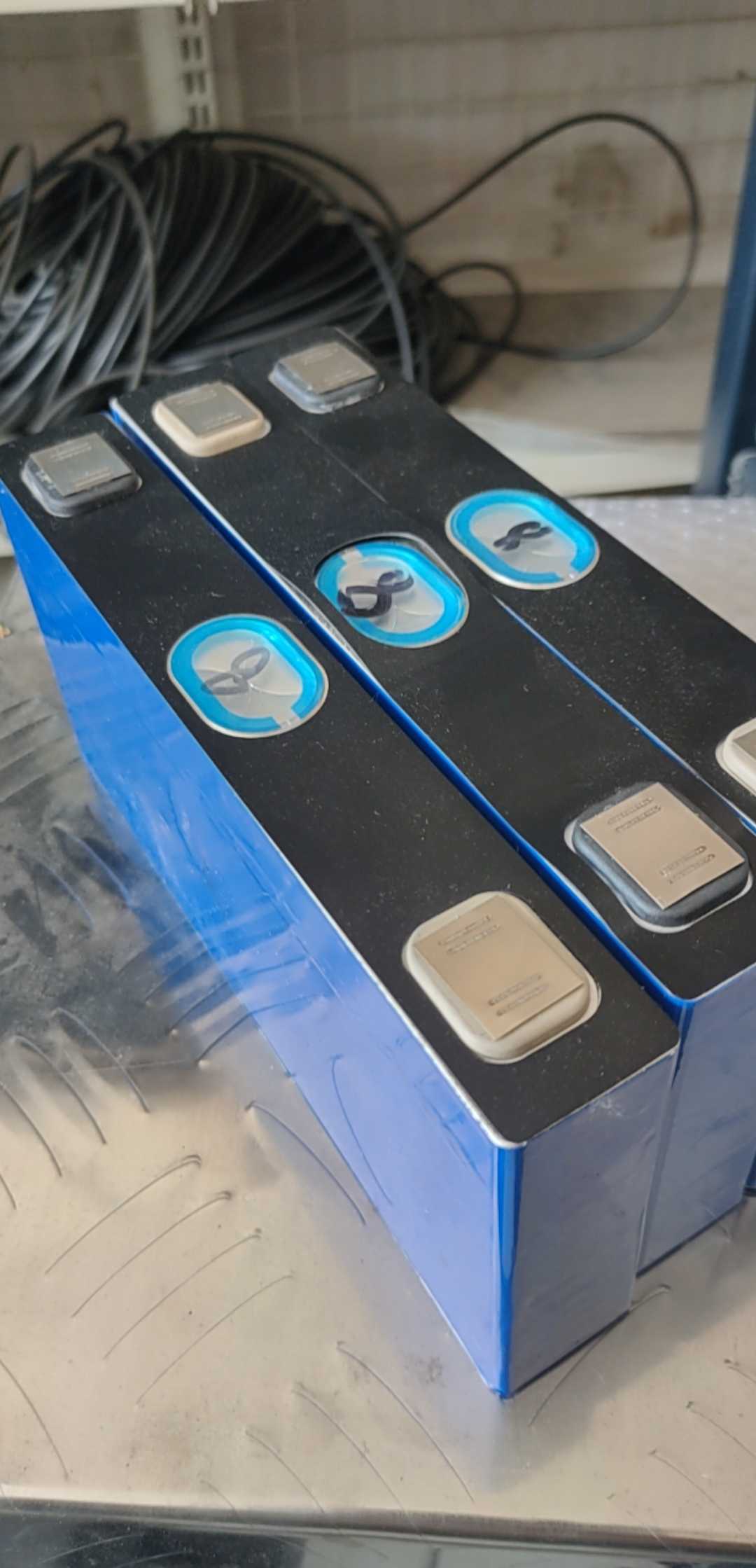

准备电芯，电芯采用全新宁德时代120安时大单体电芯3块，因电芯排列采用平铺，点焊机失去了作用，只能采用锡焊。

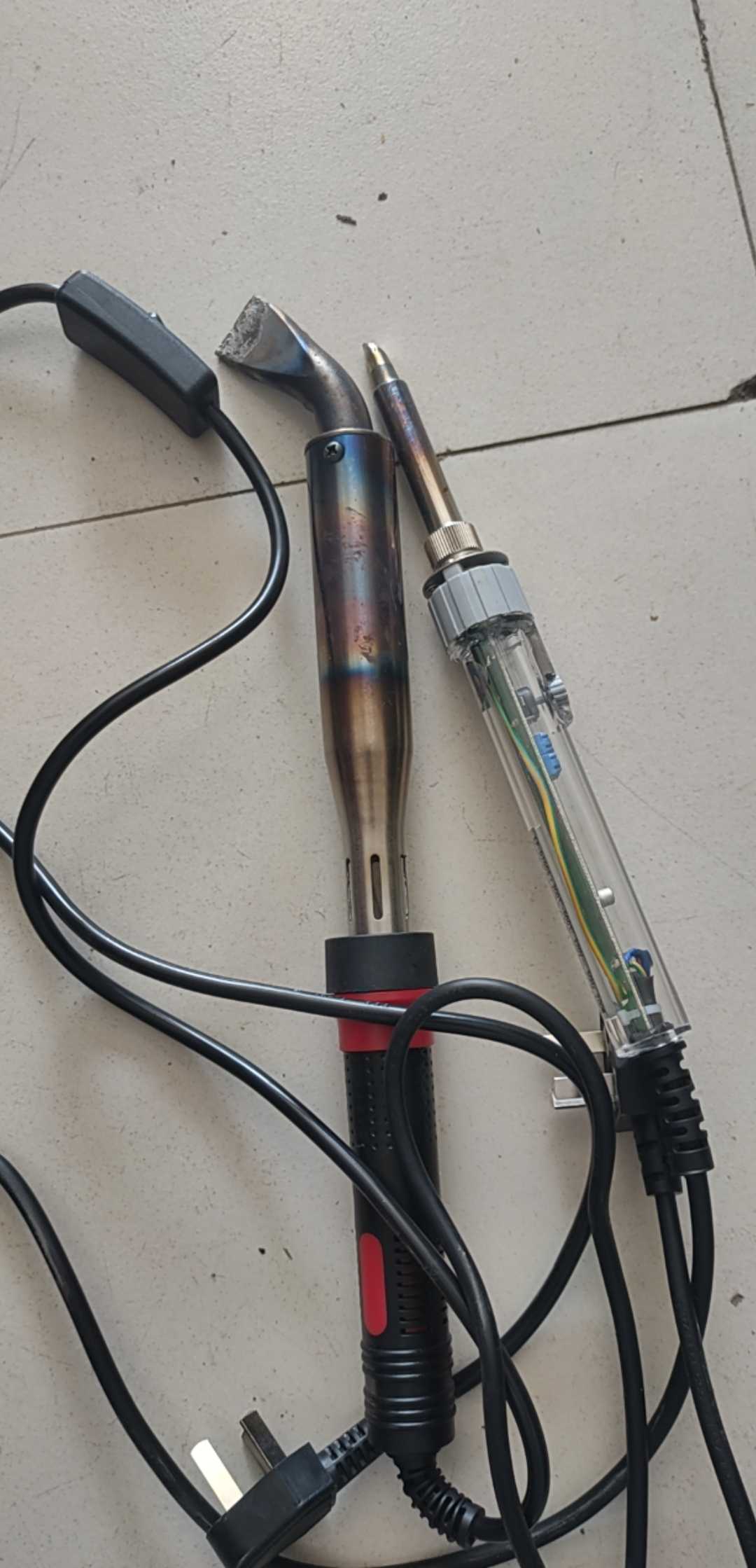

需要大功率电烙铁，特地采购了一只300瓦和200瓦电烙铁。还需要一个拧干了水的湿毛巾，为啥要两个烙铁，为啥要湿毛巾，后面说

锂电池组装一般不推荐锡焊，对组装人员有极大的安全风险。因电芯的排列特殊，也没有其它办法了，焊接时间必须控制在5秒时间内，一次焊接不成功，立马拿开烙铁，捂上湿毛巾，给电芯降温。电芯内部隔膜承受的温度是130度。超过这个温度持续时间过长会导致隔膜收缩，造成电芯内部短路，引发电芯爆炸。

不是危言耸听，有同行被炸进医院了，面部严重烧灼伤。

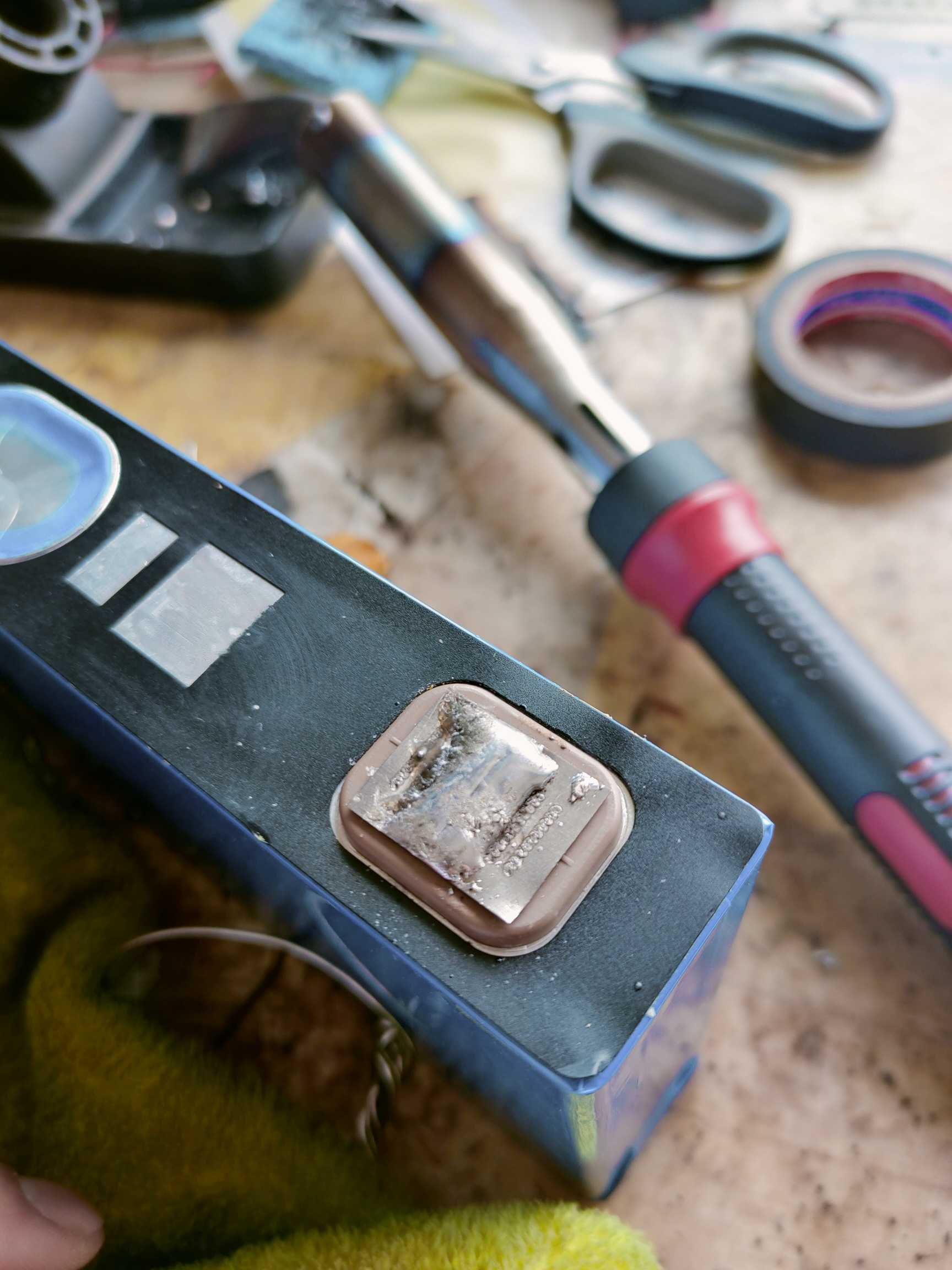

因电缆线太粗，电芯极柱面积小，很难焊接的非常饱满美观，这里不求美观，只求焊接牢固，电缆线和极柱彻底接触就行。俗称鸡屎焊

，鸡屎就鸡屎吧，安全第一。我可不想进医院！

每次焊接完成都必须立马用湿毛巾降温，然后用200瓦马蹄烙铁修补下，把缝隙填满焊锡

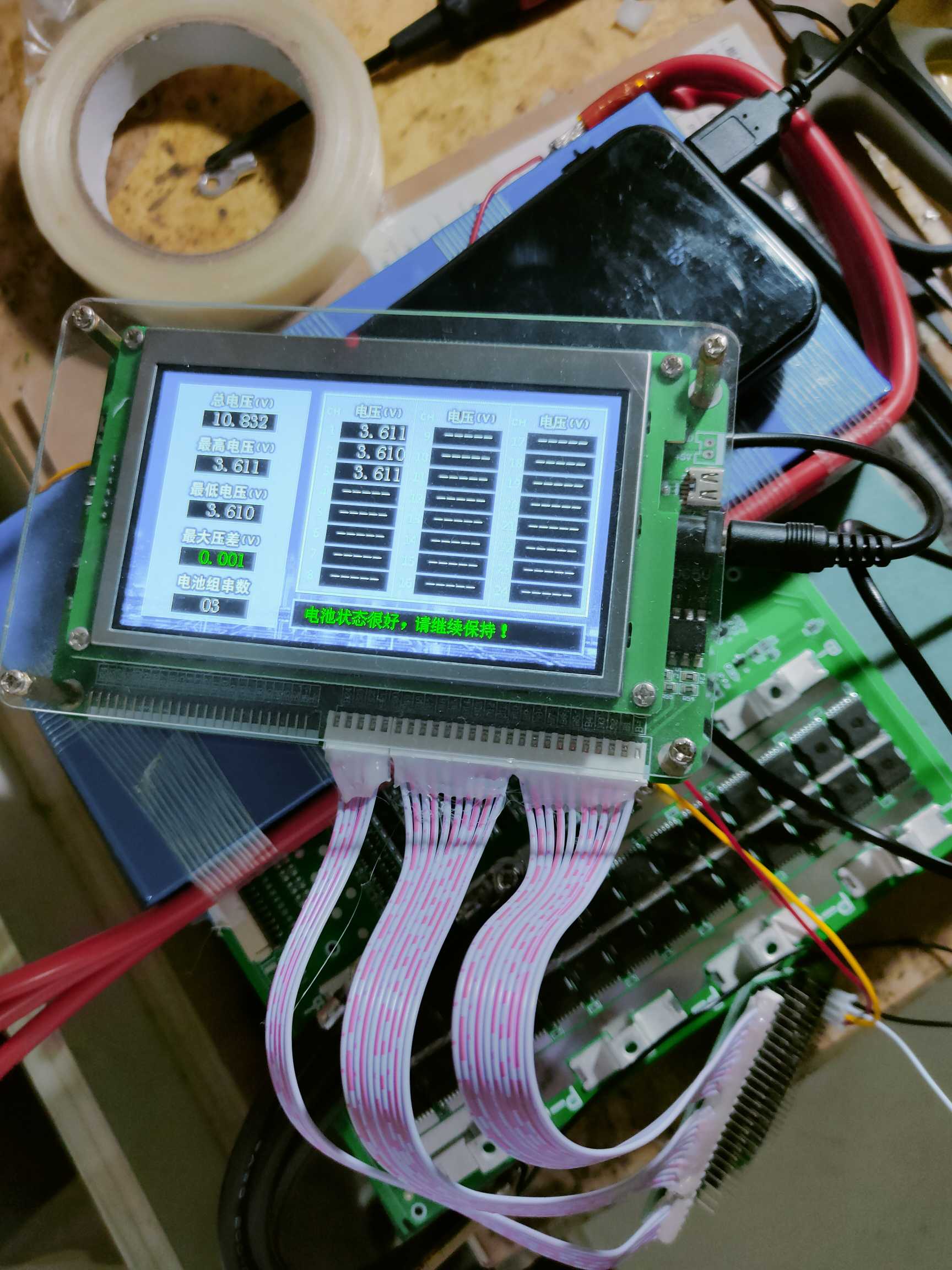

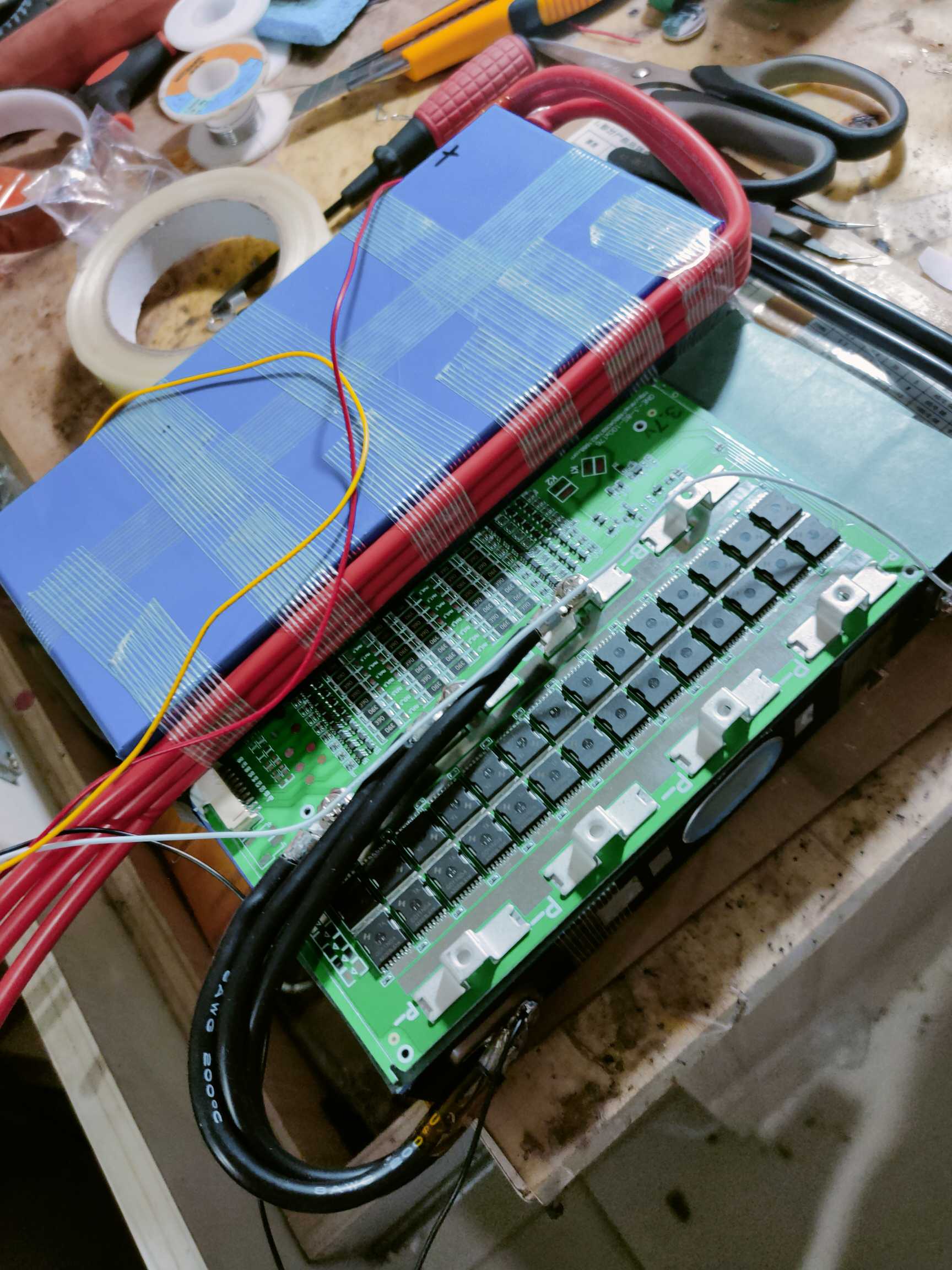

接好保护板排线，看下压差，完美的一逼。

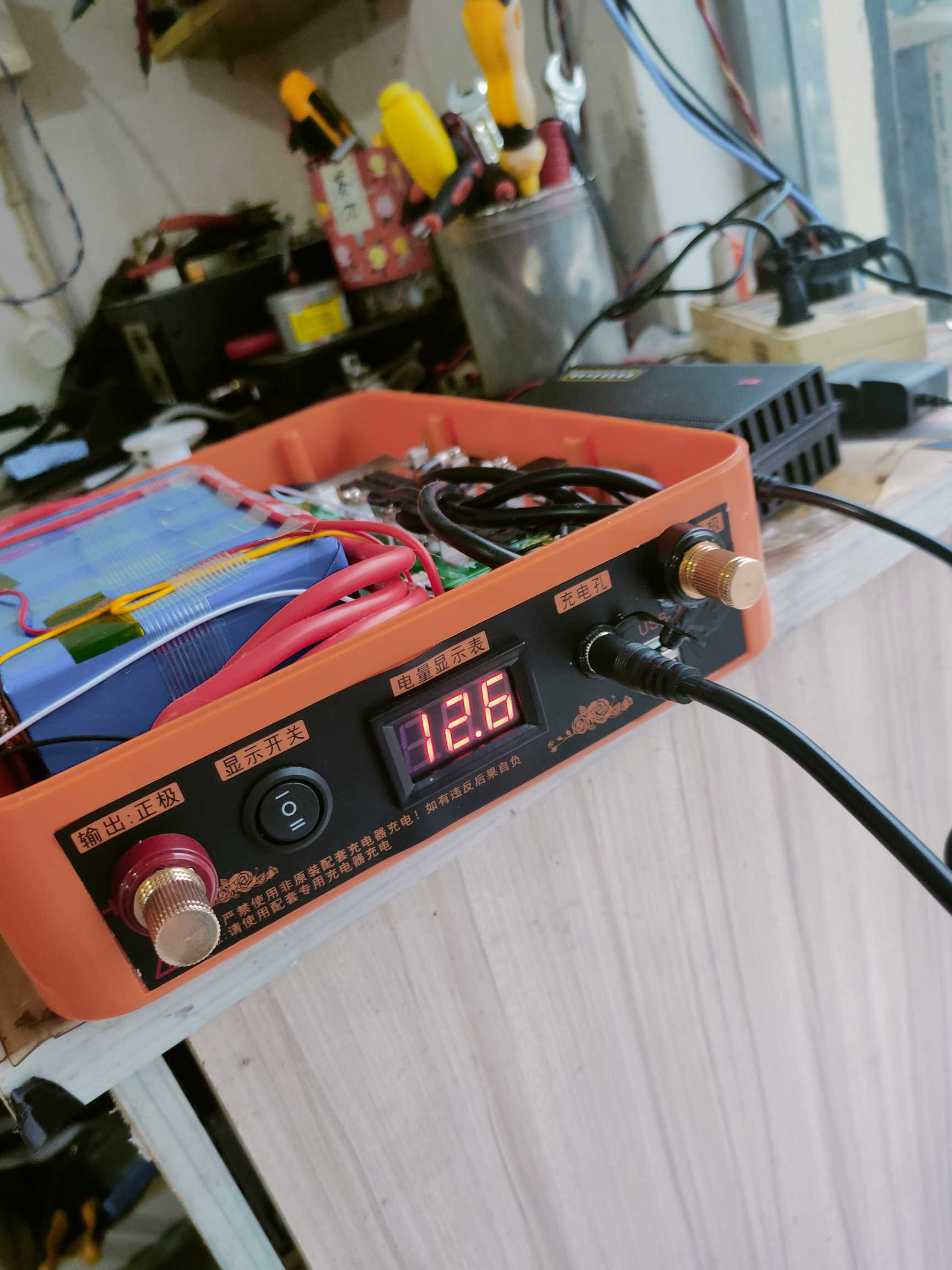

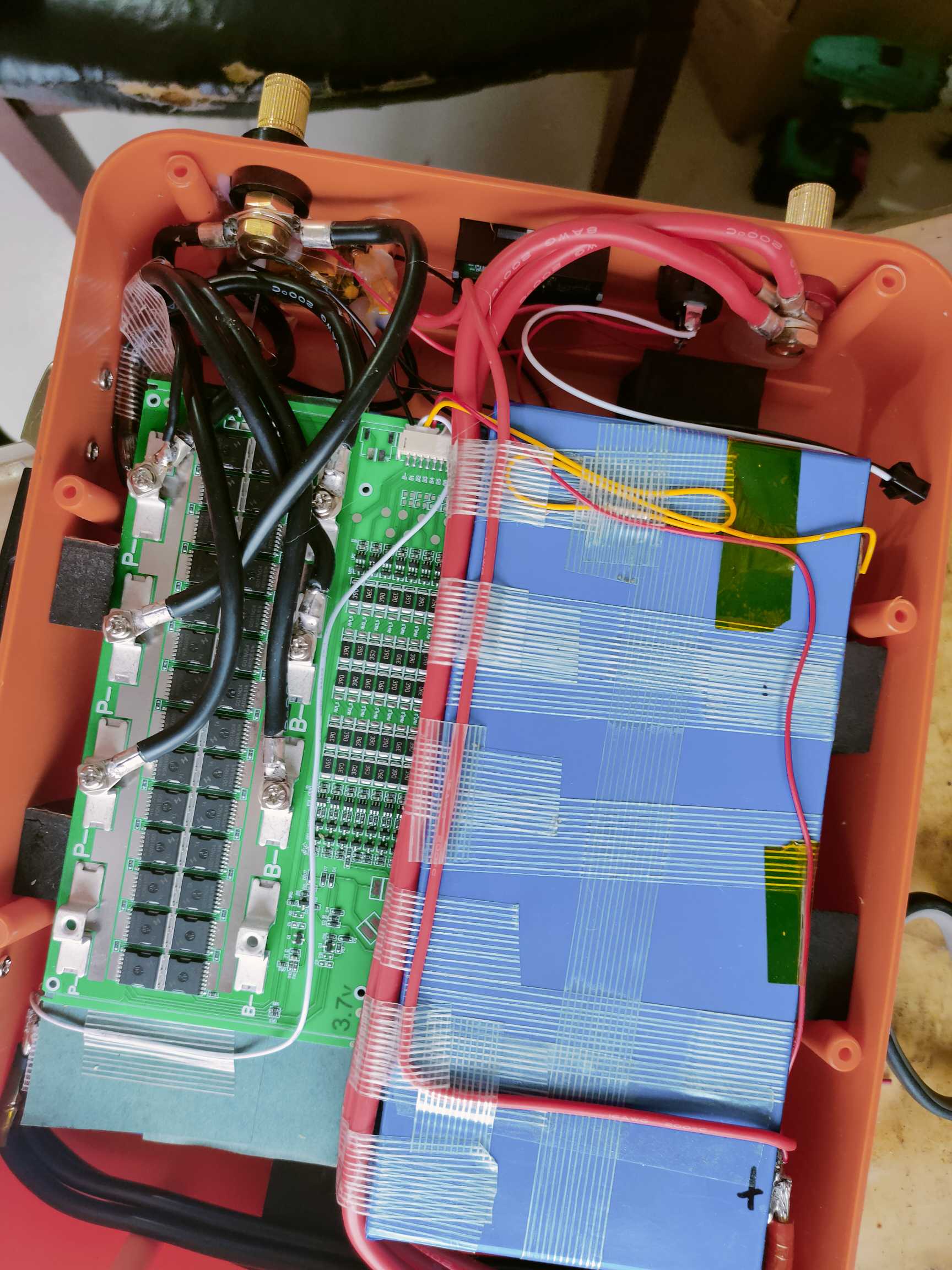

装入外壳，焊接好相关线缆

老化测试，循环充放电一次，电流40安，放电截止电压9v. 实际电池放电截止电压是7.5v，但这个电压已经带不动逆变器了，逆变器工作电压最低9v，原来是10v让卖逆变器的商家把电路改了下，欠压保护改到9v。这样几乎把这组电池电量放光。

实测容量119安时，如果按标准截止电压7.5v，那么容量是肯定超容的，大于120安时的
